Комплект двигателя ЗИЛ 375; 375-1000108 «Грузовичок» Поршневая группа ЗИЛ 375 КМЗ

Комплект двигателя  ЗИЛ 375; 375-1000108 «Грузовичок»

Поршневая группа ЗИЛ 375 КМЗ

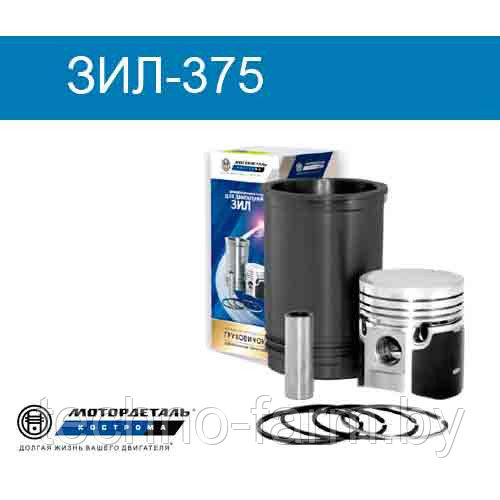

Состав комплекта:

- Гильза 130-1002021-А2– 1шт.,

- Поршень 375-1004015-А3– 1 шт.,

- Поршневые кольца 375.1000101– 1 пк.,

- Палец поршневой 130-1004020– 1 шт.,

- Кольцо стопорное 120-1004022– 2 шт.,

- Кольцо уплотнительное 111-1002022 – 2 шт.,



Количество цилиндров – 8 шт.,

Топливо – бензин

Применяемость: для двигателей ЗИЛ 375 и их модификаций.

Автомобили ЗИЛ 130, 131



ИНСТРУКЦИЯ ПО СБОРКЕ КОМПЛЕКТОВ ЦПГ НА ДВИГАТЕЛИ ЗИЛ-13О И ЗИЛ-375



Комплекты  для двигателей ЗИЛ-1З0 и ЗИЛ-375 предназначены для установки в двигатели размерностью 100,0 и 108,0 мм соответственно. Гильзы по внутреннему диаметру распределены по мере возрастания размера на б групп, обозначенных буквами А, Б, В, Г, д, Е. Маркировка размерной группы наносится на торец опорного бурта. Поршни по наружному диаметру юбки распределены по мере возрастания размера на б групп, обозначенных буквами А, Б, В, Г, д, Е. Поршни по диаметру отверстия под палец поршневой по мере возрастания размера распределены на 4 группы, обозначенные соответствующими цвета ми: красный, желтый, зеленый, белый. Маркируется краской или цифрами на бобышке поршня. Маркировка размерных групп поршней по диаметру юбки и отверстию под поршневой палец производится на днище поршня. Поршневые пальцы по наружному диаметру по мере увеличения размера распределены на 4 группы, обозначенные соответствующими цветами:
- красный,

- желтый,

-  зеленый,

-  белый.

Селективная группа пальца маркируется краской или цифрами на торцевой поверхности.

Для обеспечения оптимального зазора при комплектовании гильзы с поршнем используются детали одной размерной группы. На поршневых кольцах маркируется товарный знак или краткое наименование предприятия-изготовителя “КЗМД” и слово “ВЕРХ”. Для колец несимметричного сечения, определяющее ориентацию кольца в канавке поршня по отношению к днищу поршня. При монтаже поршневых колец в последовательности установки на поршень должны соблюдаться следующие требования:

- Маркировкой  “ВЕРХ” расположить к днищу поршня.
- Замки смежных колец развернуть в противоположные стороны.
- Стык расширителя маслосъемного кольца расположить напротив замка кольца.

Для исключения поломок поршневых колец при установке на поршень монтаж колец должен производиться при помощи специальных приспособлений. Величина разведения замка должна обеспечить свободное перемещение кольца вдоль поршня до установки в соответствующую канавку.
